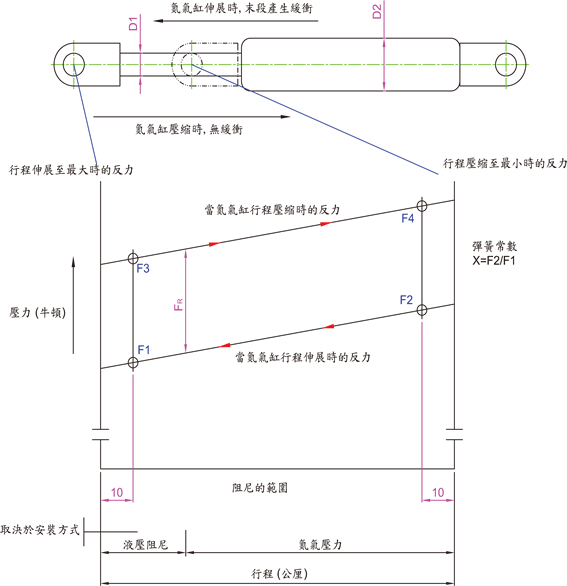

Force Diagrame Force Diagram

長度單位:mm
壓力換算:1 kg(公斤)=2.2 lbs.(磅)=9.8 N(牛頓)

氮氣缸的反力,是用來說明氮氣缸的重要特性之一,氮氣缸的反力決定了氮氣缸是否可以完全將蓋子或門板支撐至所需的位置。
氮氣缸反力的標示位置有四處,如上圖所示分別為壓縮方向的F3和F4,及伸展方向的F2和F1。

一般情況下,氮氣缸反力數據指的是F1,也就是氮氣缸伸展至最大長度前5mm~10mm的位置所量測得到的壓力值。
特殊情況下,依使用者需求,F3、F4、F2也會被一併考量,測量壓力數據各點描述如下:

F3=當氮氣缸開始壓縮10mm所量測的反力
F4=當氮氣缸壓縮至行程末了前10mm所量測的反力
F2=當氮氣缸行程完全壓縮後開始伸展至10mm所量測的反力
F1=當氮氣缸行程完全伸展至末端10mm所量測的反力
FR(摩擦力)=F3-F1,F4-F2
彈簧常數(X)=F2/F1

Force Diagram
