Installation Calculation

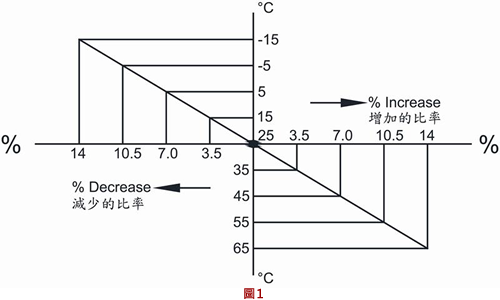

氮氣缸通用的壓力公差為+40N/-20N或±5%~7%,其壓力會因溫度變化產生物理變化,溫度每上升或下降10℃,壓力會上升或下降約3.5%(如圖1)。
琥盛氮氣缸在生產及出貨前的量測溫度為攝氏25℃±3℃,並將軸心(活塞桿)向下量測。依據下面的簡易公式,可計算出氮氣缸所需的壓力值。

壓力值圖

  • Installation Calculation
  • ● A=氮氣缸行程(mm)
  • ● B=氮氣缸總長(mm)
  • ● C=氮氣缸兩端接頭種類
  • ● D=氮氣缸軸心及外管直徑(mm)

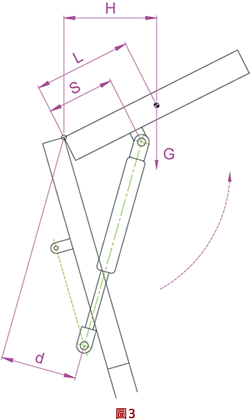

  • Installation Calculation
  • ● G=門蓋總重量(重心點) (kg)
  • ● L=由鉸鏈至門蓋重心的距離(mm)
  • ● d=由鉸鏈至氮氣缸軸心中心線的距離(mm)
  • ● 13=安全係數(N)
  • ● S=由鉸鏈至氮氣缸安裝在門蓋上中心點位置(mm)
  • ● n=氮氣缸安裝數量
  • ● H=由鉸鏈至門蓋重心垂直距離(mm)
  • Installation Calculation
  • G=30kg,H=400mm,d=200mm,n=2
  • Installation Calculation
  • ● 不得偏斜安裝氮氣缸
  • ● 避免產生側向力
  • ● 安裝氮氣缸時軸心朝下安裝
  • ● 避免氮氣缸軸心沾染灰塵,油漆或損傷
  • ● 避免對氮氣缸做任何的金屬切削加工
  • ● 詳細內容請參照我司安裝注意事項書
