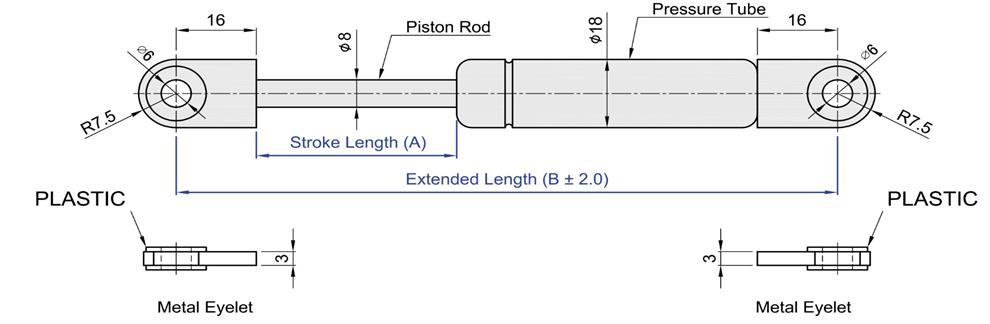

單位:mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)
下列規格為日本 TOKICO 規格尺寸:
| 型號 | 行程 (A) |
總長 (B) |
壓力 (F1) | 產品淨重(g) | 備註 | |
| B100261-A69P-100NB | 100 | 261 | 100 | |||
| B100261-A69P-263NB | 263 | |||||
| B110281-A69P-100NB | 110 | 281 | 100 | |||
| B110281-A69P-300NB | 300 | |||||
| B110281-A69P-324NB | 324 | |||||
| B110281-A69P-400NB | 400 | |||||
| B130365-A69P-100NB | 130 | 365 | 100 | |||
| B130365-A69P-200NB | 200 | |||||
| B130365-A69P-300NB | 300 | |||||
| B130365-A69P-400NB | 400 | |||||
| B160420-A69P-100NB | 160 | 420 | 100 | |||
| B160420-A69P-150NB | 150 | |||||
| B160420-A69P-200NB | 200 | |||||
| B160420-A69P-250NB | 250 | |||||
| B210525-A69P-100NB | 210 | 525 | 100 | |||
| B210525-A69P-150NB | 150 | |||||
| B210525-A69P-200NB | 200 | |||||
| B210525-A69P-250NB | 300 | |||||
技術資料說明:

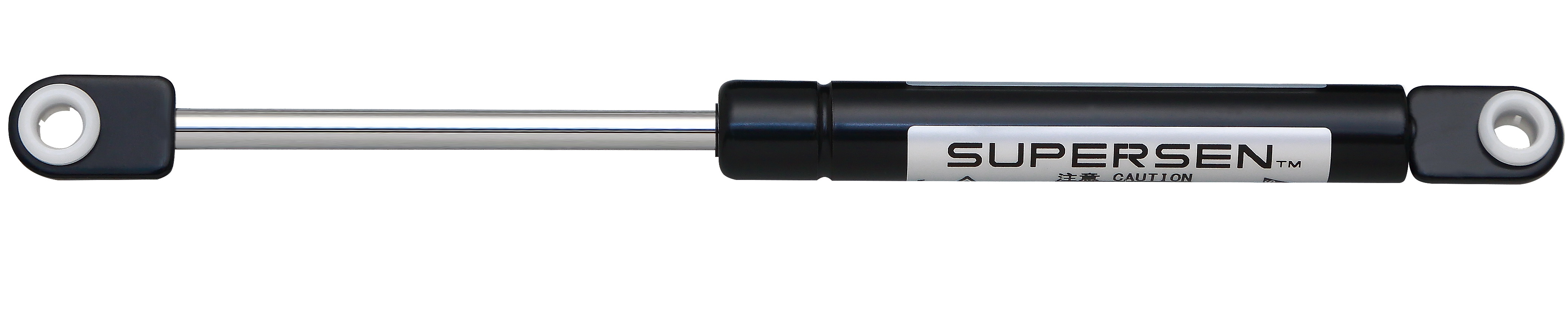

SUPERSEN-自由型氣壓棒，氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構。因此SUPERSEN-自由型氣壓棒(氮氣缸)常應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱廚櫃,電子設備掀門,產業機械,工具機掀門等。
1. 自由型氮氣缸氣壓棒 0818 系列係指軸心直徑為8mm, 外管直徑為18mm 的氮氣缸，其壓力介質為氮氣(N2), 阻尼介質為液壓油(OIL)，適用溫度為 -20℃~+80℃,允許長度公差範圍為±3mm。
2. 由型氣壓棒(氮氣缸) :電鍍硬鉻軸心/外管表面處理: 黑色烤漆.
3. 日本廠牌規格 TOKICO / KYB / ERON /HITACHI / MISUMI
4.安裝建議在機構門片展開時, 活塞桿軸心端向下安裝最佳,能使門片於完全伸展開時具有緩衝
功能.
5.壓力及長度單位:
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS) / 長度單位(mm)
6.適用配件: BKT-116 / BKT-126
