單位： mm
9.8 牛頓(N)=1公斤(Kg)=2.2磅(LBS)

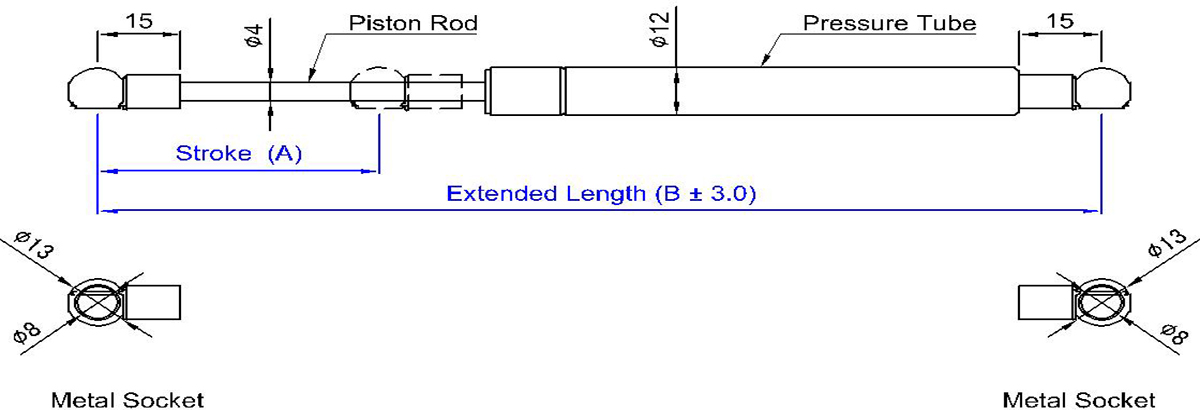

| 型號 | 行程(A) | 總長(B) | 壓力承製範圍 (N) | 備註 |
| K015089-C1315M4-XXXN | 15 | 89 | 10~80 | |
| K020099-C1315M4-XXXN | 20 | 99 | 10~80 | |
| K030119-C1315M4-XXXN | 30 | 119 | 10~80 | |
| K040139-C1315M4-XXXN | 40 | 139 | 10~80 | |
| K050159-C1315M4-XXXN | 50 | 159 | 10~80 | |
| K060179-C1315M4-XXXN | 60 | 179 | 10~80 | |
| K070199-C1315M4-XXXN | 70 | 199 | 10~80 | |
| K080219-C1315M4-XXXN | 80 | 219 | 10~80 | |
| K090239-C1315M4-XXXN | 90 | 239 | 10~80 | |
| K100259-C1315M4-XXXN | 100 | 259 | 10~80 |
本系列產品全面採用雙油封設計
SUPERSEN 自由型氣壓棒，氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能，但不具定位功能。內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構。因此SUPERSEN自由型氣壓棒(氮氣缸)常應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱廚櫃,電子設備掀門,產業機械,工具機掀門等。
4mm軸心/12mm外管之氣壓棒,氮氣缸是目前台灣最小的氣壓棒,琥盛企業已於2010年正式量產並外銷全球,產品優點體積小,易安裝,可生產最低壓力為10N (牛頓 ), 該氣壓棒,氮氣缸適用於因空間限制或需求低壓力之輔助推力使用,如電子產業及小型機構設備 。
琥盛為方便客戶選用適用於該係列氣壓棒(氮氣缸)之兩端配件及螺栓,共開發出百種以上之產品供客戶輕易選用,客戶亦可自行點選網頁配件區及螺栓區參考設計。 我司在此建議使用國際通用配件及螺栓料號如下:
栓型配件類:BKT-06C ,BKT-08C , BKT-09C
備註：
1. SUPERSEN 自由型氮氣缸氣壓棒 0412 系列係指軸心直徑為4mm, 外管直徑為12mm 的氮氣缸，其壓力介質為氮氣(N2)，阻尼介質為液壓油(OIL)，適用溫度為 -20℃~+80℃,允許長度公差範圍為±3mm。
2. SUPERSEN 04/12自由行氣壓棒(氮氣缸) 規格品其軸心表面處理:硬鉻軸心/外管表面處理: 黑色烤漆 (其它顏色需求亦可製作)
3. SUPERSEN 自由行氣壓棒(氮氣缸)所使用的原料均為台灣生產製造,其來料均通過氮氣缸氣壓棒外管及活塞桿 SGS 鹽霧測 試, SGS ROHS測試, SGS 拉力測試等多項品質測試,客戶如需更多氣壓棒(氮氣缸)相關認證報告可依需求自行在我司網站查詢下載。
4. 請客戶於詢價時，告知氮氣缸所需之壓力F1(N) , (9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS) / 長度單位(mm)
