單位：mm
9.8牛頓(N)=1公斤(KG)=2.2磅(LBS)
| 型號 | 行程 (A) | 總長 (B) | 壓力承製範圍 (N) | 備註 |
| SB4-345-U7-XXXN | 100 | 345 | 300~2500N | |
| SB4-445-U7-XXXN | 150 | 445 | 300~2500N | |
| SB4-545-U7-XXXN | 200 | 545 | 300~2500N | |
| SB4-645-U7-XXXN | 250 | 645 | 300~2500N | |
| SB4-745-U7-XXXN | 300 | 745 | 300~2500N | |
| SB4-845-U7-XXXN | 350 | 845 | 300~2500N | |
| SB4-945-U7-XXXN | 400 | 945 | 300~2500N | |
| SB4-1145-U7-XXXN | 500 | 1145 | 300~2500N |
產品特性:

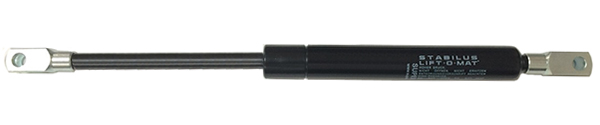

SUPERSEN 自由型氣壓棒，氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能，但不具定位功能。 內部填充適當壓力的氮氣，使得氣壓棒在壓縮時產生反力，這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效，促使氣壓棒(氮氣缸)於伸展或壓縮過程中，更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下，可使氮氣缸撐開至末段時具有緩衝效果，並能保護設計之機構。因此SUPERSEN 自由型氣壓棒(氮氣缸)常應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱廚櫃,電子設備掀門,產業機械,工具機掀門等。
備註：
1. SUPERSEN 自由型氮氣缸氣壓棒 1428 系列係指軸心直徑為14 mm, 外管直徑為28mm 的氮氣缸，其壓力介質為氮氣(N2), 阻 尼介質為液壓油(OIL)，適 用溫度為 - 20℃~+80℃,允許長度公差範圍為±2mm。
2. SUPERSEN 自由型氣壓棒(氮氣缸) 規格品，其軸心表面處理:氮化軸心/ 外管表面處理: 黑色烤漆
3. 台灣SUPERSEN與德國STABILUS合作生產1428 LOM 自由型氣壓棒(氮氣缸)所使用的氮氣缸原料均為德國生產製造,所有來料之氮氣缸氣壓棒外管及活塞桿均通過 SGS 鹽霧測試, SGS ROHS測試, SGS 拉力測試等多項品質測試,客戶如需更多氣壓棒(氮氣缸)相關認證報告可依需求自行在我司網站查詢下載。
4. 請客戶於詢價時，告知氮氣缸所需之壓力F1(N) , (9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS) / 長度單位(mm)
5. 如需更多產品資訊，歡迎電洽聯絡我司業務部或參閱網頁
