Products │  │  │  │ 1428-T10+D3 (10mm孔) 點選查看規格

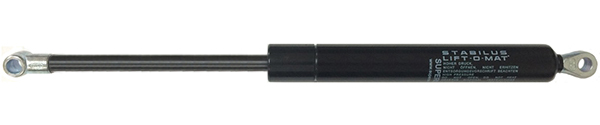

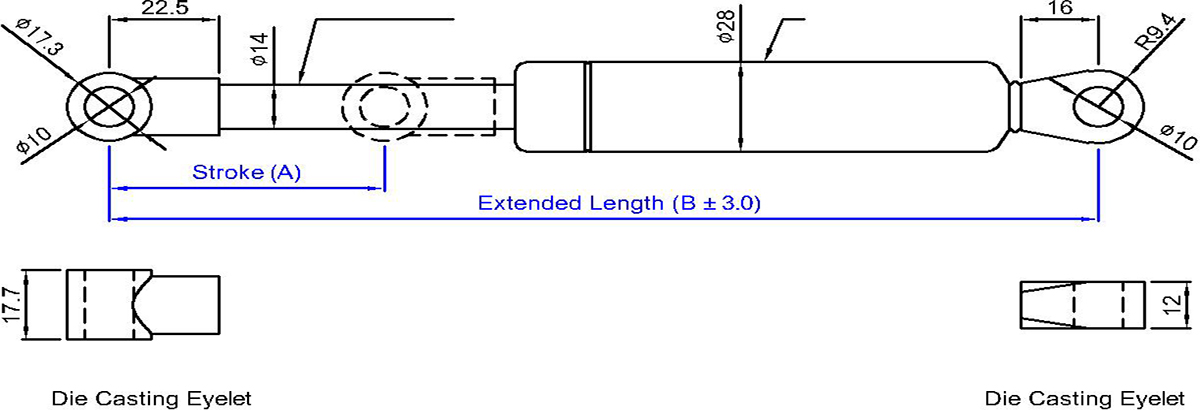

大產品圖 線稿

單位mm
9.8牛頓(N)=1公斤(KG)=2.2(LBS)

型號  行程(A)   總長 (B)  壓力承製範圍 (N)  備註
SB4-303-T10D3-XXXN 100 303 300~2500N
SB4-403-T10D3-XXXN 150 403 300~2500N
SB4-503-T10D3-XXXN 200 503 300~2500N
SB4-603-T10D3-XXXN 250 603 300~2500N
SB4-703-T10D3-XXXN 300 703 300~2500N
SB4-803-T10D3-XXXN 350 803 300~2500N
SB4-903-T10D3-XXXN 400 903 300~2500N
SB4-1103-T10D3-XXXN 500 1103 300~2500N



產品特性:
SUPERSEN 自由型氣壓棒,氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能,但不具定位功能。 內部填充適當壓力的氮氣,使得氣壓棒在壓縮時產生反力,這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效,促使氣壓棒(氮氣缸)於伸展或壓縮過程中,更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下,可使氮氣缸撐開至末段時具有緩衝效果,並能保護設計之機構。因此SUPERSEN 自由型氣壓棒(氮氣缸)常應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱廚櫃,電子設備掀門,產業機械,工具機掀門等。

備註:

1. SUPERSEN 自由型氮氣缸氣壓棒 1428 系列係指軸心直徑為14 mm, 外管直徑為28mm 的氮氣缸,其壓力介質為氮氣(N2), 阻  尼介質為液壓油(OIL),適 用溫度為 - 20℃~+80℃,允許長度公差範圍為±2mm。

2. SUPERSEN 自由氣壓棒(氮氣缸) 規格品,其軸心表面處理:氮化軸心/ 外管表面處理: 黑色烤漆

3. 台灣SUPERSEN與德國STABILUS合作生產1428 LOM 自由氣壓棒(氮氣缸)所使用的氮氣缸原料均為德國生產製造,所有來料之氮氣缸氣壓棒外管及活塞桿均通過 SGS 鹽霧測試, SGS ROHS測試, SGS 拉力測試等多項品質測試,客戶如需更多氣壓棒(氮氣缸)相關認證報告可依需求自行在我司網站查詢下載。

4. 請客戶於詢價時,告知氮氣缸所需之壓力F1(N) , (9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)  /  長度單位(mm)

5. 如需更多產品資訊,歡迎電洽聯絡我司業務部或參閱網頁
