Products │  │  │  │ 0615-U5 (6mm孔) 點選查看規格

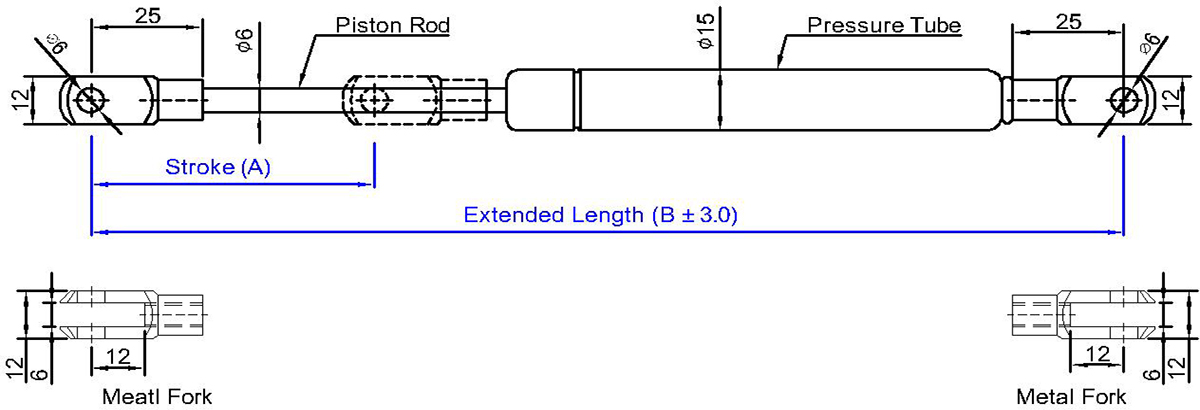

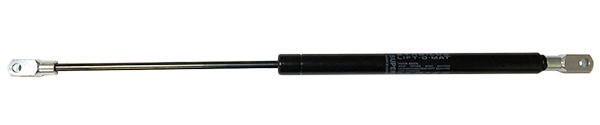

大產品圖 線稿



單位: mm
9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)

型號 行程 (A) 總長 (B) 壓力承製範圍 (N) 備註
SB1-169-U5-XXXN 40 169 50~400
SB1-209-U5-XXXN 60 209 50~400
SB1-250-U5-XXXN 80 250 50~400
SB1-265-U5-XXXN 90 265 50~400
SB1-290-U5-XXXN 100 290 50~400
SB1-331-U5-XXXN 120 331 50~400
SB1-390-U5-XXXN 150 390 50~400



SUPERSEN-自由型氣壓棒,氮氣缸(Gas Spring-Free Type) 具有支撐及推力功能,但不具定位功能。內部填充適當壓力的氮氣,使得氣壓棒在壓縮時產生反力,這個反力可用來支撐或抵銷負載在氣壓棒上的重物 ,並利用缸體內部油量和活塞孔大小產生阻尼功效,促使氣壓棒(氮氣缸)於伸展或壓縮過程中,更能確保缸體平滑移動。一般建議安裝氣壓棒(氮氣缸)時軸心向下,可使氮氣缸撐開至末段時具有緩衝效果,並能保護設計之機構。因此SUPERSEN-自由型氣壓棒(氮氣缸)常應用於自動化設備掀門,掀蓋,特別是板金工業箱體掀門,汽車引擎蓋及尾門掀起,傢俱廚櫃,電子設備掀門,產業機械,工具機掀門等。

琥盛企業為方便客戶選用適用於該係列氣壓棒(氮氣缸)之兩端配件及螺栓,共開發出百種以上之產品供客戶輕易選用,客戶亦可自行點選網頁配件區及螺栓區參考設計。我司在此建議使用國際通用配件及螺栓料號如下:

適用配件 :
可搭配 U 型鐵夾片

備註:

1. SUPERSEN 自由型氮氣缸氣壓棒 0615 系列係指軸心直徑為6mm, 外管直徑為15mm 的氮氣缸,其壓力介質為氮氣(N2), 阻尼介質為液壓油(OIL),適用溫度為 -20℃~+80℃,允許長度公差範圍為±3mm。

2. SUPERSEN 自由型氣壓棒(氮氣缸) 規格品其軸心表面處理:氮化軸心/外管表面處理: 黑色烤漆 (其它顏色需求亦可製作)


3. SUPERSEN 自由型氣壓棒(氮氣缸)所使用的原料均為台灣生產製造,其來料均通過氮氣缸氣壓棒外管及活塞桿 SGS 鹽霧測 試, SGS ROHS測試, SGS 拉力測試等多項品質測試,客戶如需更多氣壓棒(氮氣缸)相關認證報告可依需求自行在我司網站查詢下載。

4. 請客戶於詢價時,告知氮氣缸所需之壓力F1(N),
    (9.8 牛頓(N)=1公斤(KG)=2.2磅(LBS)  /  長度單位(mm)


5. 如需更多產品資訊,歡迎電洽聯絡我司業務部或參閱網頁
